Виброгрохот серии ВГ для работ в производственных линиях непрерывного действия (ИВ-99) Вибростолы

Вибрационный грохот является сортировочным оборудованием, предназначенным для сортировки и просева различных гранулообразных и порошкообразных материалов.

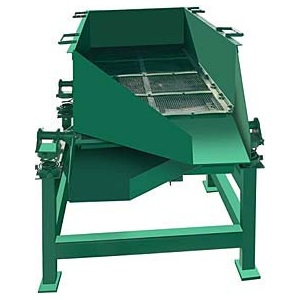

Вибрационный 166250941_w640_h640_77316_5636660грохот использует блок эксцентрика как источник вибрации и центробежной силы, заставляя сырье подкидываться на поверхности сита, совершая одновременно с этим кольцевые движения. Сырье через питатель равномерно поступает во входное отверстие виброгрохота, и, проходя через несколько слоев решета разделяется на верхнюю и нижнюю фракции, каждая из которых выходит отдельно через свой выход.

Данный грохот характеризуется малой энергоемкостью, высокой производительностью, низкими шумовыми характеристиками, высокой эффективностью рассева и большой загрузочной способностью; обладает полностью герметичной устойчивой конструкцией, повышающей надежность и стабильность работы; автоматической функцией сброса сырья. Оптимально подходит для работы в составе поточной линии. Кроме того, простая конструкция грохота значительно облегчает его ремонт и обслуживание.

Вибрационный грохот широко применяется в таких областях как производство абразивных и строительных материалов, для классификации продукции горнодобывающей промышленности, металлургии, химической промышленности и т.д.



1. Виброгрохот позволяет рассеивать песок или щебень на фракции. Также можно использовать виброгрохот для просеивания больших объемов песка или щебня и получения конечного материала нужной фракции. За счет использования дисбалансов с низкой частотой и высокой амплитудой вибрации возможно просеивать влажный песок с высокой производительностью.



2. Производительность: до 20 куб.м. в час



3. Конкурентные преимущества:

Рама сделана из квадратной трубы с жесткими конструкционными частями. Это обеспечивает предельную долговечность и надежность.

На одном виброгрохоте можно получать 3 фракции материала (типовая модель) или более.

Простота смены сеток и монтажа

Продуманная конструкция – обеспечены удобные выходы материала и его подача

Высокая эффективность – достигается за счет использования специальных дисбалансов, а не типовых вибраторов



4. Основные характеристики типового виброгрохота:

Наименование показателей Модель ВГ-1-1,2 Модель ВГ-1-1,8 Модель ВГ-1-2,9
1. Установленная мощность, кВт 2 3 3
2. Напряжение питания, В 220/380 220/380 220/380
3. Вес 280 кг. 500 кг. 800 кг.
4. Производительность до 5 куб.м.\час до 10 куб.м.\час до 20 куб.м.\час
5. Рассев на фракции одна фракция – 2-5 мм или на заказ две фракции – 2-5, 5-10 мм или на заказ три фракции – 2-5, 5-10, 10-20 мм или на заказ



Составные детали конструкции:

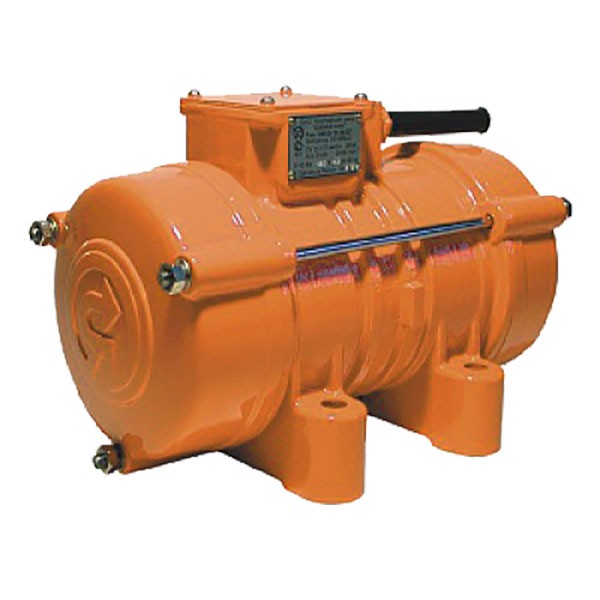

Состоит из короба, рамы, решета, вибродвигателя, блока электродвигателей, амортизационной пружины и опоры.vibrator-ploshadochnyy-iv-111-600x600_1__1_2

Короб сварен из стальных панелей разной толщины, обладает отличной прочностью и жесткостью, является основной составной частью грохота.

Рама сделана из сосны или другой малодеформирующейся древесины. Основное назначение – поддерживать ровность решета для достижения нормального рассева.
