Вибростанок ДРАКОН — ручная малогабаритная установка для изготовления строительных блоков предназначена для частного производства в строительстве или личного применения частными застройщиками.

Отличие от станка Команч-34:

  • Вибратор ИВ-99 (промышленный);
  • Усилена рама, прижим, матрица, колеса;

Устройство состоит:

  • корпус в сборе (матрица);
  • механизированный подьем матрицы;
  • нажим на прижим;
  • специальные электровыключатели (и элементы пуска двигателя);
  • амортизаторы;
  • вибратор.

Типы блоков:

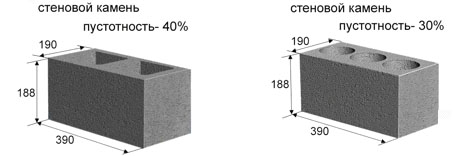

Tipy_blokov_proizvodimih_vibrostankom_komanch

Из 1 тонны цемента М400 можно произвести 333 шлакоблока

(в среднем 3 кг цемента — 15 кг гранотсева в шлакоблоке 390*190*188 мм)

Из 1-го куба раствора можно произвести:

  • 30% пустотелость (390*190*188 мм) — 92 шт;
  • 40% пустотелость (390*190*188 мм) — 99 шт.

Технические характеристики:

Показатель

Значение

Тип устройства бесподдонный, передвижной
Тип выпускаемой продукции блоки стеновые, перегородочные
Производительность 120 блоков/ч
Мощность 750 Вт
Напряжение 220 В / 380В
Габаритные размеры механизма:                        длина

ширина

высота

1200 мм1570 мм870 мм
Масса 220 кг

 Рабочий цикл механизма производится следующим образом:

  • замес в бетоносмесителе жесткого бетона (водоцементное соотношение 0,5) максимального конуса без примесей (органических, глинистых и др.);
  • загрузка станка;
  • предварительная вибрация 0,5—1,5 секунды для заполнения пустот;
  • выравнивание уложенной смеси в ДРАКОН мастерком до нужного уровня, и если нужно при этом производится штыковка смеси в углах форм;
  • формирование блока при включенном вибраторе в течени и от 20 до 60 секунд, в зависимости от качества бетона, это достигается опытным путём в процессе работы;
  • вибратор отключается в момент подъёма станка;
  • блок готов, — …следующий!

Правила эксплуатации:

  • Включать станок в сеть 220 В с заземленным проводом или через специальный Трансформатор Безопасности.
  • Время работы станка кратковременно (до 2 минут непрерывно).
  • Двигатель вибратора не должен перегреваться.
  • Вода (влага) и раствор не должны попадать на включатели/выключатели на корпус двигателя и токоведущие провода.
  • После работы станок необходимо очистить от загрязнения, и протереть масляной салфеткой рабочие поверхности.

Возможные поломки и их устранение:

1) Станок может бесперебойно функционировать длительное время при соблюдении правил эксплуатации.

2) Двигатель не запускается:

  • выход из строя включателя/выключателя — заменить его (при отсоединенном от сети станке).
  • проверить цельность токоведущих проводов и надежность соединений (при отсоединенном от сети станке).

Алгоритмы работы на шлакоблочном станке «Дракон»

  • Установить станок на ровную поверхность (предпочтительно бетонный пол).
  • Опустить матрицу на пол.,приподняв поднимающий рычаг и нажать фиксирующий матрицу ограничитель.
  • Загрузить полусухую смесь вовнутрь станка. Разровнять уровень полусухой смеси мастерком.
  • Кратковременно включить вибратор без прижимной рамки.

После этого при необходимости досыпать полусухую смесь по углам. Установить прижимную рамку на станок и включить вибратор рукой, нажатием на микрик (при отпускании микрика вибратор отключается).  Произвести вибрацию в течении 20 с, когда прижимная рамка опустится до своих ограничителей — взять двумя руками за подъемный рычаг и произвести подъем матрицы. Поднятие матрицы производить с включенным вибратором (вибрация должна быть небольшой). После поднятия матрицы ограничитель сам зафиксирует матрицу в поднятом состоянии. После этого перекатить станок назад на ширину шлакоблока и повторить цикл.
